DJW-4100全自动下线穿管一体机

线号管自动加工要求

①号码管切割长度两端15-30mm，能够根据需求自主调节。

②配备1套打印单元，即可实现首、尾两个号码管的标识自动打印，字符一般18个（含中文字符）左右，标识字符的字体可以设置，文字方向可设置。

③ 自带套管加热功能，打印号码管标识字符更清晰，居中打印。打印完号码管后，实现线材自动穿号码管的功能，两个号码管一次性穿入，并且号管在导线上的位置可调（避免单端压接时另一端号码管脱落）。

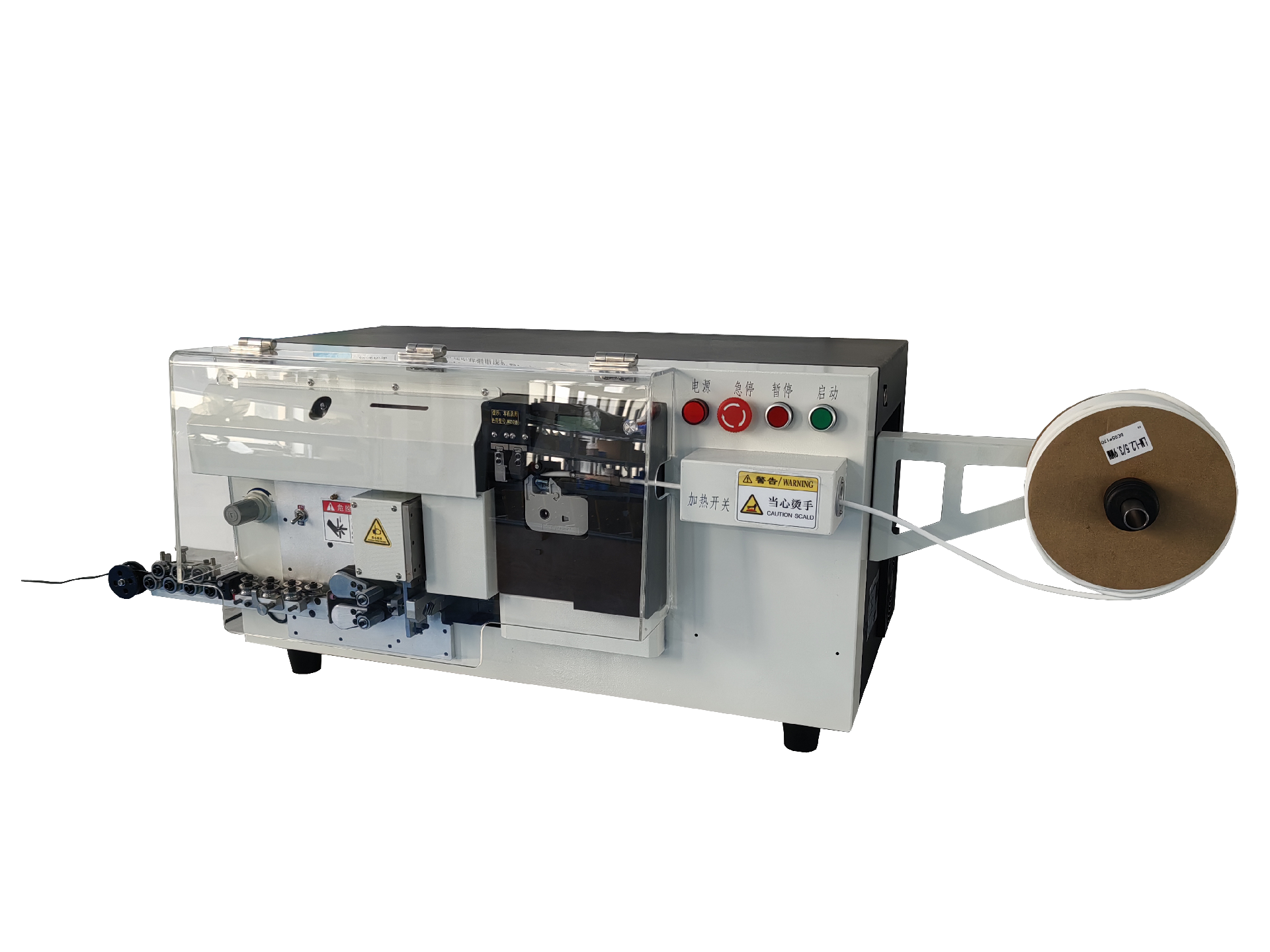

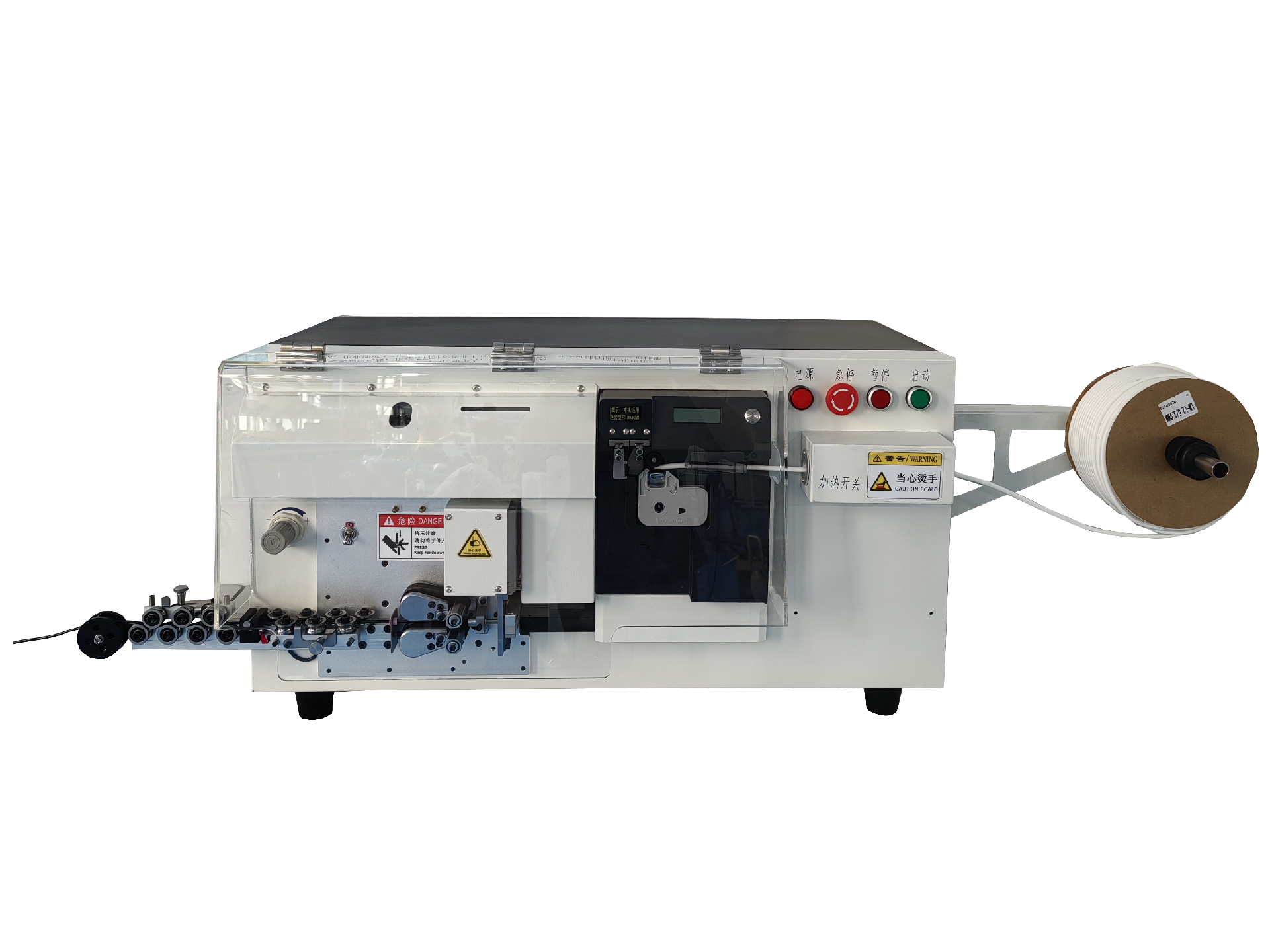

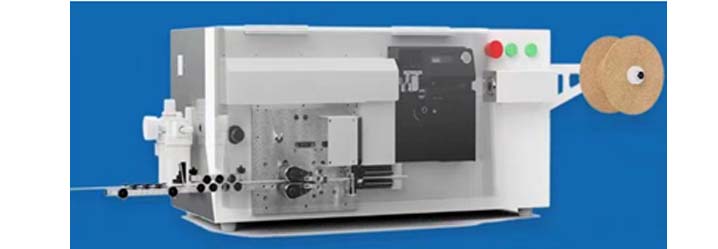

3、设备示意图

3.1、号码管处理单元输送线模块

单根进线机构，送线平直，含线材校直功能，避免乱线打结，可实现0.5²-6.0平方BVR电线的加工，并且线材两端进行剥线处理。

3.2、号码管处理单元输送模块

设计号码管传送装置，避免号码管打结，可进行有无号码管检测。

3.3、号码管处理单元加工模块

单端、双端号码管可选，号码管长度设置两端15-30mm可调，正反字符标识（可打中文字符），可进行号码管切割、打印、穿号码管动作。可进行有无号码管检测，有无色带检测。

3.4、检测系统

    配备了有无电线检测、有无号码管检测、有无色带检测等。

3.6、控制系统

操作界面采用图文直观显示，清晰、简洁、合理，能够快速编辑加工参数并掌握机器的操作。

1.能够连接笔记本、PC进行设备控制；

2.能够导入事先编辑好的数据表格（Excel格式）；

3.能够插入U盘读取其中存储的数据；

数据管理：工艺参数保存，生产批次管理；

4 安全环境要求

    气压: 不低于4Kpa

工作温度：5℃～40 ℃

湿度: 20～85%

5易损件明细表

部分随机易损件清单(不含已安装配件)

1.技术特性参数表

技术特性参数表

项目名称：   全自动下线穿管一体机DJW-4100

设备技术规范

2  性能参数

实现0.5mm²-6.0mm²BVR线材的自动下线、裁切、打号、穿管、剥线。将二次配线的工序集成在一台设备上，自动加工完成。

2.1、线材加工参数

线材切线要求

加工线长度：线材加工总长度为70mm-9999mm，裁线精度：±1mm。

2.2、号码管自动加工（线号打印、切割、穿号码管）

2.3、线材剥线

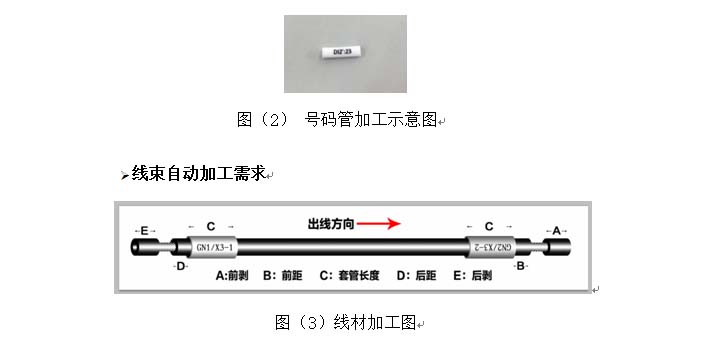

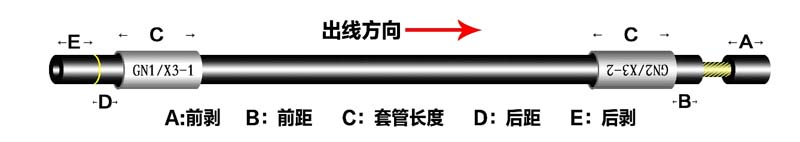

     自动加工，前段线皮切断剥开（如图A与B间距0.5-1mm），后段线皮切断不剥开（如图E与D间距0mm）
